شیر CK3MCUN صندلی گوه انعطاف پذیر گیت با حلقه ای با موضوع یا جوش داده شده

جزئیات محصول:

محل منبع:	中国
نام تجاری:	GOLD TOP
گواهی:	API600
شماره مدل:	Z41H

پرداخت:

مقدار حداقل تعداد سفارش:	1
جزئیات بسته بندی:	جعبه های چوبی
قابلیت ارائه:	100 + PCS + 15DAYS

مخاطب

توضیحات محصول جزئیات

اندازه:	18 اینچ	ماده:	CK3MCUN
استاندارد طراحی:	API 600	طول ساختاری:	ASME B16.10
تست:	API 598	اتصال پایان:	ASME B16.5، ASME B16.25، GB 9113، GB 12224
اتصال:	بله
برجسته:	شیر گوه انعطاف پذیر , سوپاپ فشار بالا

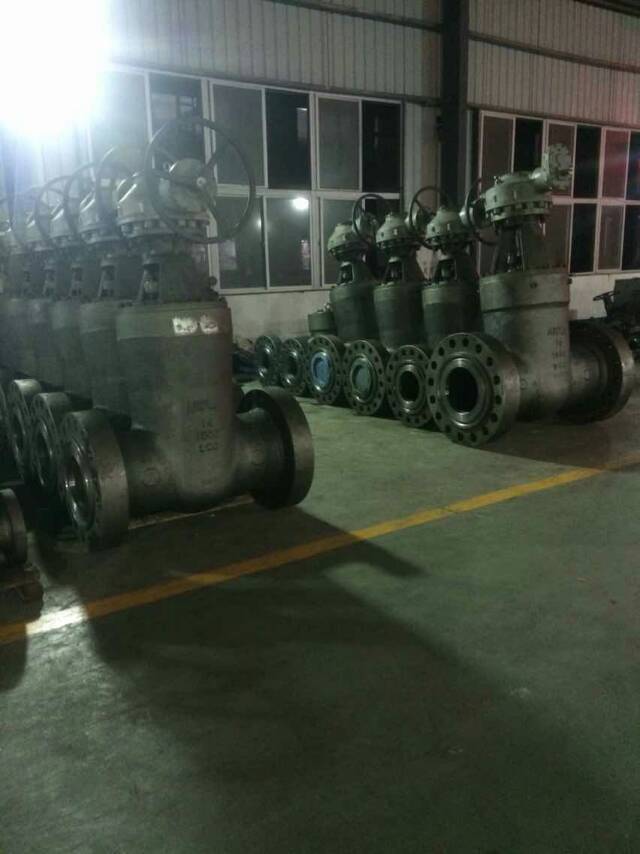

API600 دروازه ورودی گوه انعطاف پذیر CK3MCUN بدن، تر و تمیز F44 + STL 1500LB RF FLANGE

CLASS 150 ~ 1500 فولاد ضد زنگ دروازه دروازه

OS & Y، افزایش ساقه، گوه انعطاف پذیر
صندوق عقب پیچیده، حلقه صندلی رشته یا جوش داده شده
ASTM A216 WCB، A217 WC6، A351 CF8، A351 CF8M،
A351 CF3، A351 CF3M، A351 CN7M

انطباق استانداردها

طراحی و ساخت: ANSIB16.34، API600 API6D، API603، BS1414
چهره به چهره (پایان دادن به پایان): ANSIB16.10، API6D
اتصال فلنج: 2 "~ 24" به ANSIB16.5،22 "، 26" ~ 36 "به MSS-SP-44 تا API605 بر روی درخواست
تست و بازرسی: API598، API6D
لب به لب جوش داده شده: ANSIB16.5
A. تحمل توپ تحمل توپ: کاهش اصطکاک بین جفت قطعات برای اطمینان از عملیات صاف
B. Grub پیچ: امن مهره یوغ در کلاه فرنگی
سیلیکون روغن: لوازم روان کننده را به قطعات متصل می کند

مواد
نه	نام قسمت	ماده
19	نوک پستان روغن	برنج
18	پیچ گرب	فولاد کربن
17	مهره دست	فولاد کربن
16	چرخ دست	فولاد قابل انعطاف lron / فولاد ریخته گری / ducile lron / فولاد ساخته شده
15	مهره یخ	فولاد کربن / SS
14	پیچ چشم و مهره	193 B7 / A194 2H ~ A193 B8 / A194 8
13	پین	فولاد کربن / فولاد ضد زنگ
12	مهره ساقه	439-D2 / cu-alloy
11	فلنج غده	فولاد کربن / معادل مواد بدن
10	غده	فولاد ضد زنگ
09	صندلی عقب	فولاد ضد زنگ
08	ساقه	فولاد ضد زنگ
07	حلقه صندلی	CS + SS / SS / SS + STL
06	گوه	مواد بدن را ببینید

نه	نام قسمت	WCB	LCB	WC6	WC9
05	پیچ و مهره	A193 Gr B7 / A194 Gr 2H	A320 Gr L7 / A194 Gr 4	A193 Gr B16 / A194 Gr 4/7	A193 Gr B16 / A194 Gr 4/7
04	بسته بندی غده	گرافیت	گرافیت	گرافیت	گرافیت
03	واشر	زخم اسپیرال / نرم لون	زخم اسپیرال / نرم لون	زخم مارپیچی / SS304	زخم مارپیچی / SS304
02	صندوقچه	A216 Gr WCB	A352 Gr LCB	A271 Gr WC6	A271 Gr WC9
01	بدن	A216 Gr WCB	A352 Gr LCB	A271 Gr WC6	A271 Gr WC9

نه	نام قسمت	C5	C12	CF8	CF8M
05	پیچ و مهره	A193 Gr B16 / A194 Gr 4/7	A193 Gr B16 / A194 Gr 4/7	A193 B8 / A194 8	A193 B8M / A194 B8
04	بسته بندی غده	گرافیت	گرافیت	گرافیت	گرافیت
03	واشر	زخم اسپیرال / نرم لون	زخم اسپیرال / نرم لون	زخم مارپیچی / SS304	زخم مارپیچی / SS316
02	صندوقچه	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M
01	بدن	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M

CLASS 150 ~ 1500 فولاد ضد زنگ دروازه دروازه

کلاس	ابعاد
150	اندازه		اینچ	2	2-1 / 2	3	4	6	8	10 اتت>	12 ~ nt>	14	16	18	20	24	26	28	30	32	34	36
	L-RF		میلیمتر	178	191	203	229	267	292	330	356	381	406	432	457	508	559	610	610	710	762	711
	L1-BW		میلیمتر	216	241	283	305	403	419	457	502	572	610	660	711	813	864	914	914	965	1016	1016
	L2-RTJ		میلیمتر	191	203	216	241	279	305	343	368	394	419	445	470	521	559	610	610	710	762	711
	ه		میلیمتر	400	490	510	585	795	1015	1230	1465	1755	2030	2210	2510	2880	2930	3150	3200	3450	3600	3735
	کی		میلیمتر	200	200	250	300	350	350	400	450	500	500	600	750	750	915	915	915	1000	1000	1000
	وات	RF	کیلوگرم	18	28	30	50	85	128	220	310	450	550	700	810	1130	1680	2230	2780	2860	3050	3700
		بله	کیلوگرم	15	22	26	40	77	118	200	290	435	510	650	880	1100	1800	2200	2650	2950	3250	3520
		RTJ	کیلوگرم	20	29	37	56	84	138	210	310	450	565	740	927	1125	1700	2235	2800	2900	3070	3750
300	اندازه		اینچ	2	2-1 / 2	3	4	6	8 اتت>	10 ~ nt>	12	14	16	18	20	24	26	28	30	32	34	36
	L-RF		میلیمتر	216	241	283	305	403	419	457	502	762	838	914	991	1143	1245	1346	1397	1524	1626	1727
	L1-BW		میلیمتر	216	241	283	305	403	419	457	502	762	838	914	991	1143	1245	1346	1397	1524	1626	1727
	L2-RTJ		میلیمتر	232	257	298	321	419	435	473	518	778	854	930	1010	1165	1270	1372	1422	1553	1654	1756
	ه		میلیمتر	470	525	533	610	845	1050	1295	1600	1830	2035	2195	2470	2900	3100	3360	3650	3700	3750	3800
	کی		میلیمتر	200	200	250	300	350	350	400	450	500	500	600	750	750	915	915	915	1000	1000	1000
	وات	RF	کیلوگرم	24	44	48	73	145	226	350	580	715	1050	1235	1655	2320	2860	3275	4230	4572	4850	5240
		بله	کیلوگرم	24	44	48	73	145	226	350	580	715	1050	1235	1655	2320	2860	3275	4230	4572	4850	5240
		RTJ	کیلوگرم	20	35	37	54	110	174	285	495	615	940	1090	1500	2100	2580	3300	4000	4350	4510	4895
600	اندازه		اینچ	2	2-1 / 2	3	4	6 اتت>	8 ~ nt>	10	12	14	16	18	20	24	26	28	30	32	34	36
	L-RF		میلیمتر	292	330	356	432	559	660	787	838	889	991	1092	1194	1397	1448	1549	1651	1778	1930	2083
	L1-BW		میلیمتر	292	330	356	432	559	660	787	838	889	991	1092	1194	1397	1448	1549	1651	1778	1930	2083
	L2-RTJ		میلیمتر	295	333	359	435	562	664	791	841	892	994	1095	1200	1407	1461	1562	1664	1794	1946	2099
	ه		میلیمتر	495	550	615	735	1005	1245	1480	1730	1915	2050	2260	2620	2900	3075	3238	3600	3940	4250	4400
	کی		میلیمتر	200	250	300	350	450	500	600	750	850	850	960	960	1000	1000	1250	1250	1500	1650	1800
	وات	RF	کیلوگرم	35	55	72	126	365	444	700	940	1310	1610	2070	2405	3810	4380	4910	5240	6835	7430	8800
		بله	کیلوگرم	35	55	72	126	365	444	700	940	1310	1610	2070	2405	3810	4380	4910	5240	6835	7430	8800
		RTJ	کیلوگرم	32	47	64	103	218	374	570	830	1012	1217	1760	2000	3200	3970	4280	4875	5615	6630	7610
900	اندازه		اینچ	2	2-1 / 2	3	4 آنتن>	6 ~ nt>	8	10	12	14	16	18	20	24	26	28	30	32	34	36
	L-RF		میلیمتر	368	419	381	457	610	737	838	965	1029	1130	1219	1321	1549
	L1-BW		میلیمتر	368	419	381	457	610	737	838	965	1029	1130	1219	1321	1549
	L2-RTJ		میلیمتر	371	422	384	460	613	740	841	968	1038	1140	1232	1334	1568
	ه		میلیمتر	590	700	740	870	1120	1390	1592	1765	2025	2175	2510	2750	3240
	کی		میلیمتر	250	300	350	450	500	600	750	850	850	960	960	1000	1000
	وات	RF	کیلوگرم	59	79	115	198	407	725	1091	2161	2161	3197	4409	6063	7937
		بله		59	79	115	198	407	725	1091	2161	2161	3197	4409	6063	7937
		RTJ	کیلوگرم	53	71	103	178	366	652	981	1945	1945	2877	3968	5456	7145
1500	اندازه		اینچ	2	2-1 / 2	3	4 آنتن>	6 ~ nt>	8	10	12	14	16	18	20	24	26	28	30	32	34	36
	L-RF		میلیمتر	368	419	470	546	705	832	991	1130	1257	1384	1537	1664	1943
	L1-BW		میلیمتر	368	419	470	546	705	832	991	1130	1257	1384	1537	1664	1943
	L2-RTJ		میلیمتر	371	422	473	549	711	841	1000	1146	1276	1407	1559	1686	1972
	ه		میلیمتر	615	705	750	927	1190	1525	1855	2185	2215	2380	2580	2195	3400
	کی		میلیمتر	250	350	350	450	600	750	850	850	960	960	1000	1000	1250
	وات	RF	کیلوگرم	116	166	209	296	720	1275	2092	2951	4382	6355	8965	13100	15862
		بله	کیلوگرم	116	166	209	296	720	1275	2092	2951	4382	6355	8965	13100	15862
		RTJ	کیلوگرم	105	150	188	265	650	1145	1880	2655	3945	4752	8070	11790	14275
