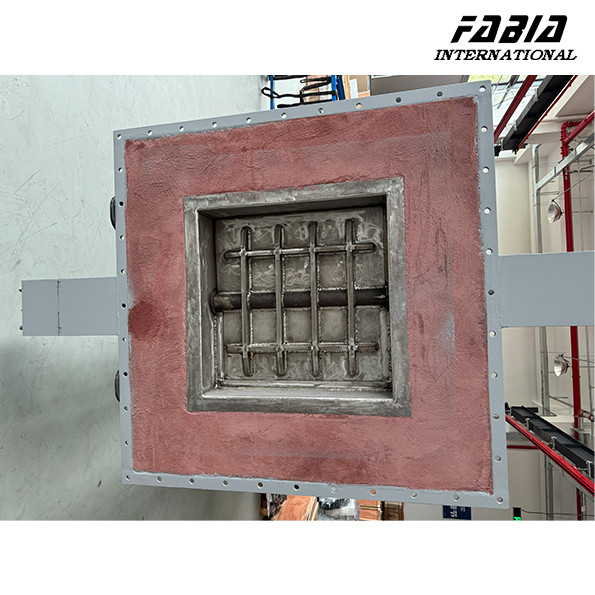

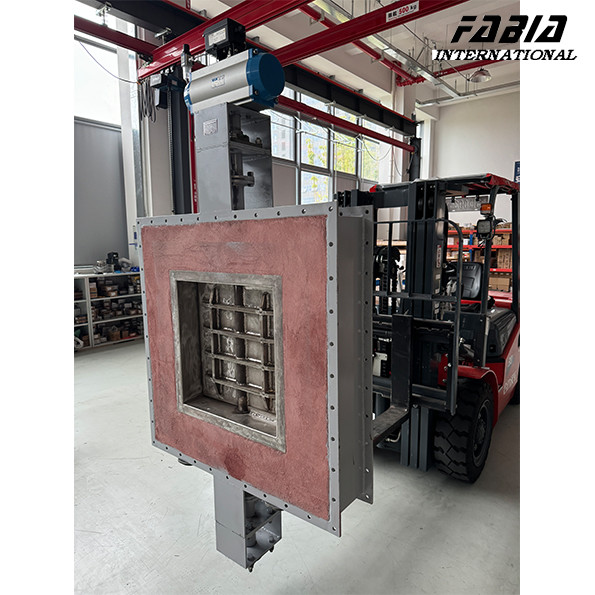

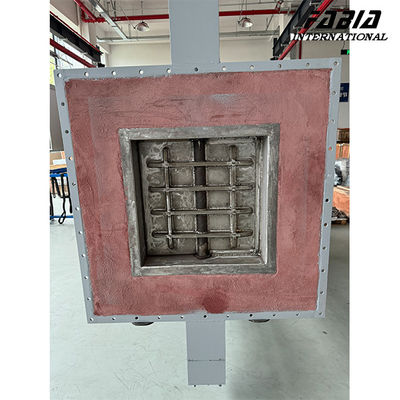

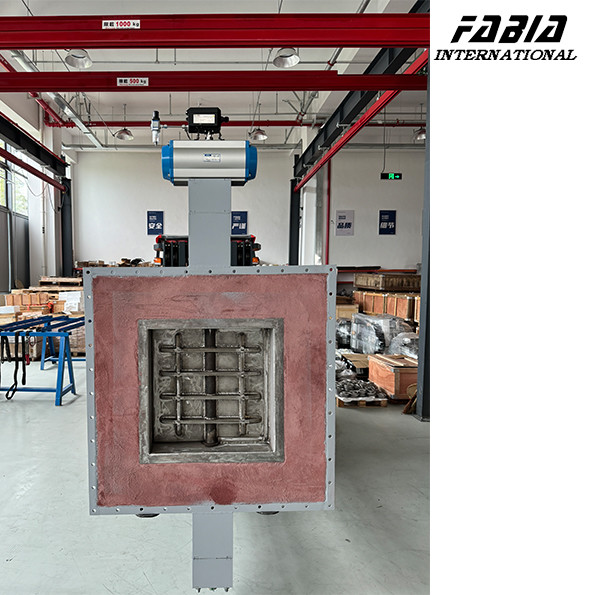

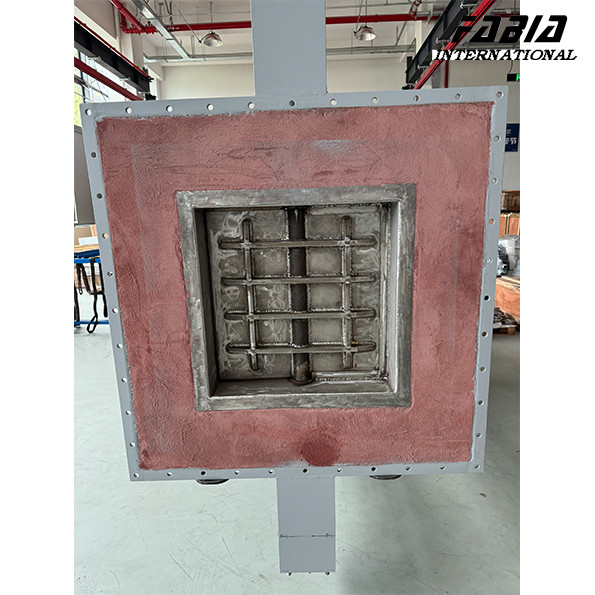

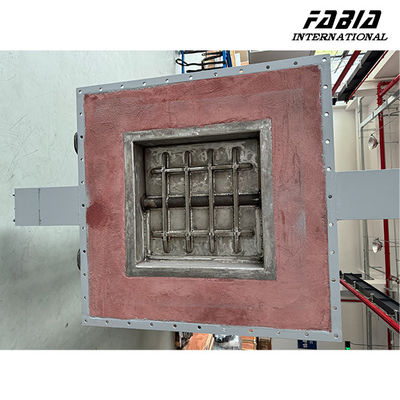

دریچه پروانه ی پنوماتیک فولاد کربن با دمای فوق العاده بالا دریچه ی ریختن

دریچه پروانه ی پنوماتیک فولاد کربن با دمای فوق العاده بالا دریچه ی ریختن

1توضیحات:

اصل کار شیر پروانه ای با دمای بالا:
بدن دریچه پروانه گازی دمای بالا توسط صفحه فولادی و فلنج جعل جوش داده شده است.

ساقه یک ساختار جعل یکپارچه است که توسط یک صندلی بیرونی پشتیبانی می شود و توسط یک اتصال دو طرفه برای چرخش دیسک هدایت می شود.

دو صندلی نیمه گرد در جلو و عقب قرار دارند و به طور متماثل توزیع شده و با دیسک شیر ترکیب می شوند.

ساختار متماثل و ساده دیسک دریچه باعث می شود که دریچه عملکرد جریان خوبی داشته باشد.

سیستم مهر و موم بسته بندی دریچه با قابلیت اطمینان بالا از سه مهر و موم بسته بندی، مهر و موم اضافی و مهر و موم کمک کننده ثانویه پاکسازی تشکیل شده است.

تکنولوژی فرآیند:

دریچه پروانه ای گاز دود دمای بالا برای سیستم بازیابی گاز دود واحد کرکینگ کاتالیزاسیون استفاده می شود، دمای کار عادی دستگاه 680 °C است.دمای بالا استفاده مستمر 720 °C است، دمای بالا 800 °C است و محیط گاز دود بازیافت شده حاوی ذرات کاتالیزور حمل می شود.

برای جلوگیری از شکست ضخامت دیواره بدن شیر به دلیل فرسایش و نازک شدن، منطقه بزرگ از آلیاژ سخت در بدن شیر مستعد تغییر شکل و ترک است.و جوشيدن سطح سخت استاز آنجا که دمای سیستم بالا است، خواص مکانیکی مواد فلزی در دمای بالا به شدت کاهش می یابد و شیر باید برای مقاومت در دمای بالا انتخاب شود.

2مشخصات:

3مشخصات:

• طراحی ساختاری و مواد. ساختار جدید صفحه خط متوسط و صفحه ساختاری کوتاه جوش داده شده است که جمع و جور، سبک و آسان برای نصب و نگهداری است. علاوه بر این،ساختارش ساده است، بدون میله اتصال، پیچ و دیگر قطعات متحرک داخلی، افزایش قابلیت اطمینان و عمر خدمت.
• عملکرد مهر و موم. هر دو مدل مهر و موم سخت و نرم مهر و موم دو طرفه قابل اعتماد را فراهم می کنند. دایره بیرونی صفحه پروانه از شیر پروانه محکم مهر و موم شکل کروی را اتخاذ می کند،که عملکرد مهر و موم را افزایش می دهد و می تواند خروجی صفر را در باز و بسته شدن فشار بالا بیش از 50٪ حفظ کندهزار بار
• عملکرد و ویژگی های جریان. کار آسان ، می توان 90 درجه را به سرعت باز یا بسته کرد. ویژگی های جریان تمایل به مستقیم بودن دارند و عملکرد تنظیم خوب است.صفحه پروانه می تواند با پوشش بر اساس نیازهای کاربر اسپری شود، مانند نایلون یا پلی تیترافلوئورو اتیلن، برای انطباق با نیازهای مختلف کار.
• نصب و مناسب بودن. دریچه پروانه ای کنترل گاز دود متناسب آسان برای جدا کردن و نگهداری است. می تواند در ایستگاه های متعدد نصب شود، تحت تاثیر جریان رسانه نیست،می تواند در هر موقعیت نصب شود.
• این ویژگی ها باعث می شود کنترل متناسب پنوماتیک شیر پروانه گاز دمای بالا برای زمینه های مختلف صنعتی مناسب باشد.به خصوص در نیاز به کنترل دقیق و پاسخ به محیط های سخت کاری (مانند دمای بالا)، مواد خوردنی).
• کنترل متناسب پنوماتیک دریچه پروانه ای گاز دود درجه حرارت بالا در بسیاری از صنایع به طور گسترده ای استفاده می شود ، از جمله:
• متالورژی: در لوله های گاز با دمای بالا، به عنوان تنظیم جریان یا دستگاه برش متوسط گاز با دمای بالا استفاده می شود.
• مواد ساختمانی: در تصفیه گاز دود کوره های صنعتی، دیگ ها و سایر تجهیزات، به طور موثر حمل و نقل گاز و تهویه انجام می شود.
• مواد شیمیایی: به عنوان یک شیر کنترل استفاده می شود، می تواند با محرک های مختلف برای تشکیل تجهیزات عملکردی مختلف استفاده شود.
• نیروگاه: به عنوان یک دستگاه تنظیم کننده یا قطع در لوله های گاز با دمای بالا استفاده می شود.
• شیشه: برای تنظیم یا قطع جریان رسانه های گاز با دمای بالا استفاده می شود.
• خط کمکی اسید گوگرد با دمای بالا: و ذوب، سیستم پتروشیمی در توزیع هوا کوره بالا، لوله دیگ به عنوان یک شیر کنترل.
• صنایع پتروشیمی، سیمان و دیگر صنایع: کنترل جریان محیط گاز با دمای بالا و فشار بالا.
• این دریچه ها برای مقاومت در برابر دماهای بالا طراحی شده اند، کار آسان، قابل اطمینان در استفاده و می توانند نیازهای کنترل برنامه و کنترل از راه دور را برآورده کنند.
